Насосы НАП, НАПЭЛ, НАПЭСЛ, НАПР, НАПРЛ
Аксиально-поршневые насосы НАП (Э, ЭЛ, ЭС, ЭСЛ, ЭСПЛ) 140/20 с торцовым распределением рабочей жидкости используются для подачи масла в гидросистемы станков, прессов и других гидрофицированных машин, где требуется регулируемая подача и реверс потока рабочей жидкости. Насосы с ручным механизмом управления НАПР 140-20, НАПРЛ 140-20 позволяют осуществлять предварительную установку подачи и направления потока рабочей жидкости.

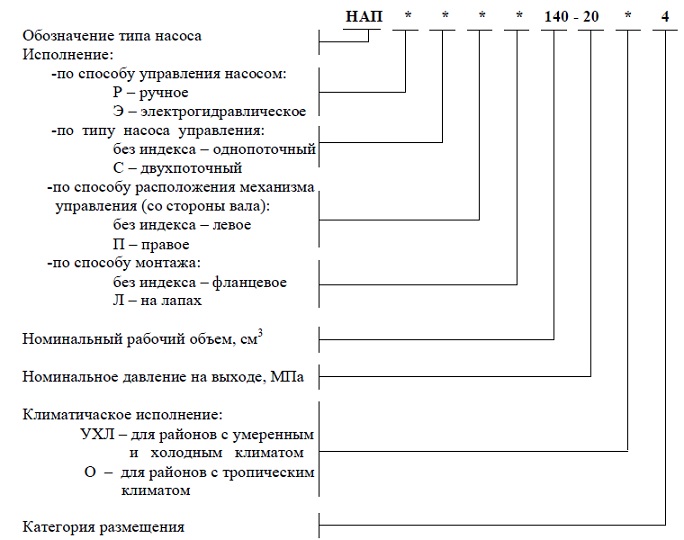

Структура обозначения насос НАПЭЛ 140/20
Описание
По способу управления подачей различают насосы НАПР 140-20, НАПРЛ 140-20 с ручным управлением подачей на каждой полости и насосы НАПЭ 140-20, НАПЭЛ 140-20, НАПЭС 140-20, НАПЭСЛ 140-20, НАПЭСПЛ 140-20 с электрогидравлическим управлением двумя регулируемыми подачами на каждой полости с переменным направлением потока рабочей жидкости.
Насосы с электрогидравлическим управлением комплектуются пластинчатыми насосами НПл 12,5/16 или НПл 16-32/6,3 и гидрораспределителями РЕ06.
По способу монтажа насосы подразделяются на фланцевые - НАПР140-20, НАПЭ140-20, НАПЭС 140-20 и с монтажом на лапах - НАПРЛ 140-20, НАПЭЛ 140-20, НАПЭСЛ 140-20, НАПЭСПЛ 140-20.
Габаритные размеры насосов НАП 140/20
Условия эксплуатации
|
Кинематическая вязкость рабочей жидкости, сСт
|
20 - 250
|
|
Температура рабочей жидкости
|
+10°С до +60°С
|
|
Температура окружающей среды
|
+10°С до +55°С
|
|
Тонкость фильтрации, мкм
|
10
|
|
Рабочая жидкость
|
Минеральные масла И-20А, ИГП-18, ВНИИНП-403
|
Технические характеристики
|
Наименование параметра
|
|
НАПР 140-20,
НАПРЛ 140-20
|
НАПЭ 140-20,
НАПЭЛ 140-20
|
НАПЭСЛ 140-20,
НАПЭС(ПЛ) 140-20
|
|
Давление на выходе, МПа:
номинальное/максимальное
|
20/25
|
|
Давление на входе, МПа:
максимальное/минимальное(абсолютное )
|
5,0/0.085
|
|
Частота вращения, об/мин:
номинальная/максимальная/минимальная
|
1500/1500/960
|
|
Рабочий объём, см3:
номинальный/минимальный
|
140/14,0
|
|
Номинальная подача, л/мин
|
200
|
|
Подача насоса при минимальной частоте вращения, л/мин
|
125
|
|
Минимальная подача насоса при номинальном
давлении на выходе, л/мин, не более
|
20
|
|
Номинальная мощность на входе, кВт
|
71,82
|
75,12
|
76
|
|
Номинальная мощность на выходе, кВт
|
65.36
|
|
Полный 90% ресурс, ч , не менее
|
7700
|
|
КПД, не менее
|
0,91
|
0.87
|
0,86
|
|
Коэффициент подачи, не менее
|
0,96
|
0,95
|
|
Подача пластинчатого насоса управления, л/мин
|
14.6
|
18/35
|
|
Давление в механизме управления, МПа
|
от 5
|
до 0,5
|
|
Время реверса потока рабочей жидкости, сек.
|
0,3
|
|
Высота самовсасывания м, не более
|
0.5
|
|
Масса (без рабочей жидкости), кг, не более
|
100
119
|
146.5
159.5
|
154
167
|

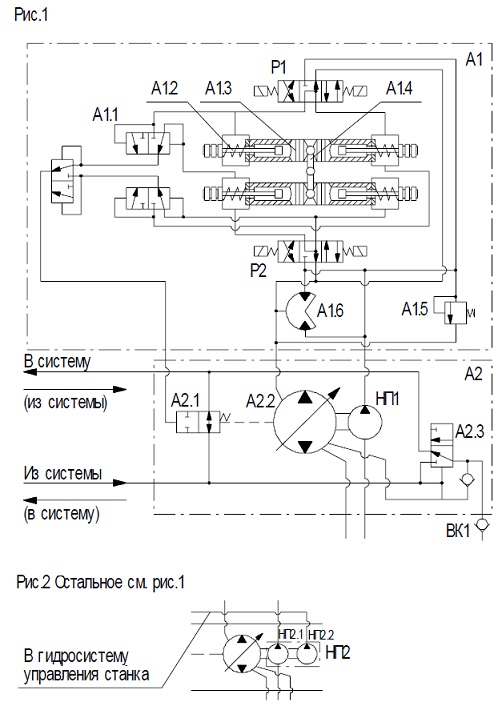

Схема гидравлическая насосов НАП
