Гидравлический цилиндр

предназначен для совершения линейных перемещений за счет гидравлической энергии и в общем виде представляет собой корпус цилиндрической формы внутри которого перемещается шток с поршнем. Применяются гидроцилиндры в качестве исполнительного механизма в различном гидрофицированном оборудовании.

Цилиндр гидравлический состоит из цилиндрической гильзы, с одного конца которой прижата шпильками задняя проушина, с другого - передняя крышка. Для подачи масла к поршню гидроцилиндра на передней крышке и задней проушине просверлены отверстия. Отверстия имеют внутреннюю резьбу. Внутри корпуса гидроцилиндра соосно ему установлен шток. Шток представляет собой хромированный пруток определенного диаметра. К одному из концов штока прикручивается поршень, к другому приваривается передняя проушина. Поршень – деталь гидроцилиндра создающее необходимое усилие на штоке. Площадь поршня и давление в гидросистеме определяет усилие на штоке гидроцилиндра. Поршень позиционируется на штоке по специальной шейке и крепится на резьбе.

Для обеспечения герметичности гидроцилиндров применяются два комплекса уплотнений:

1 комплекс - комплекс поршневого уплотнения. Предназначен для обеспечения обтюрации между поршнем и внутренней поверхностью гильзы, а также для обеспечения обтюрации между поршнем и штоком. Таким образом применение данного комплекса позволяет исключить перетекание жидкости из поршневой части цилиндра в штоковую часть.

Данный комплекс состоит из:

  1. Комбинированного поршневого уплотнения
  2. Статического уплотнения

2 комплекс - комплекс штокового уплотнения. Предназначен для обеспечения обтюрации между штоком и буксой, а также между буксой и корпусом гидроцилиндра. Таким образом применение данного комплекса позволяет исключить выход масла за пределы гидроцилиндра наружу.

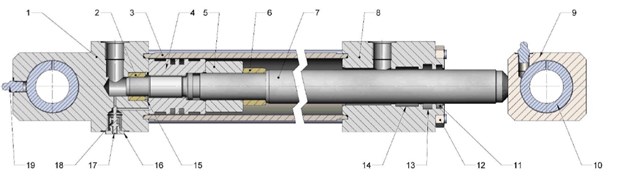

Основные элементы гидроцилиндра:

1

Задняя проушина

11

Грязесъёмник

2

Демпфирующая втулка поршня

12

Штанга

3

Гильза

13

Уплотнение штока

4

Поршень

14

Статическое уплотнение

5

Ограничитель хода

15

Кольцо стопорное

6

Демпфирующая втулка штока

16

Корпус демпфера

7

Шток

17

Золотник демпфера

8

Передняя крышка

18

Кольцо резиновое

9

Передняя проушина

19

Пресс-масленка

10

Подшипник







ООО "ПКФ Техгидро" предлагает гидроцилиндры в следующих исполнениях:

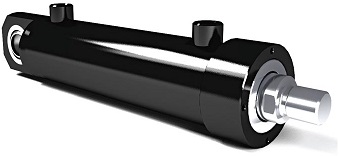

Гидроцилиндр с задней проушиной

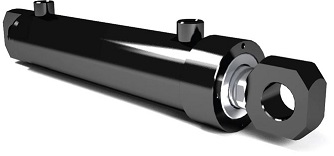

Гидроцилиндр с передней проушиной

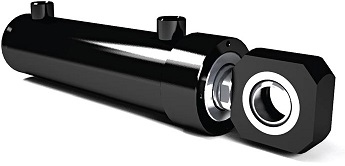

Гидроцилиндр с задней проушиной и сферическим шарниром



Гидроцилиндр с передней проушиной и
сферическим шарниром

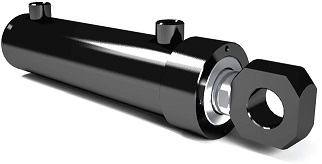

Гидроцилиндр с проушинами с обеих сторон

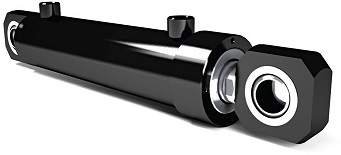

Гидроцилиндр с проушинами с обеих сторон и сферическими подшипниками

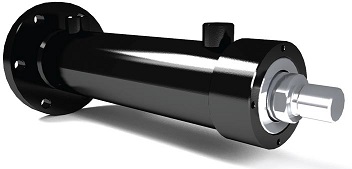

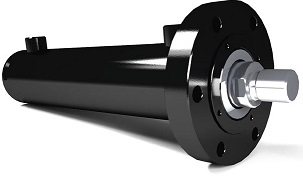

Гидроцилиндр с передним фланцем



Гидроцилиндр с задним фланцем

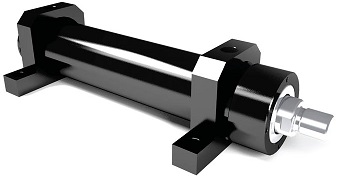

Гидроцилиндр на лапах

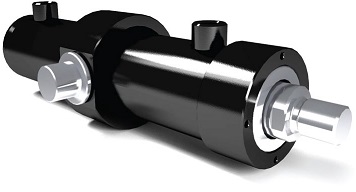

Гидроцилиндр на промежуточной опоре с цапфами
