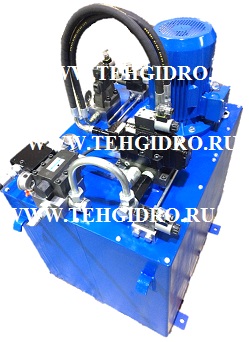

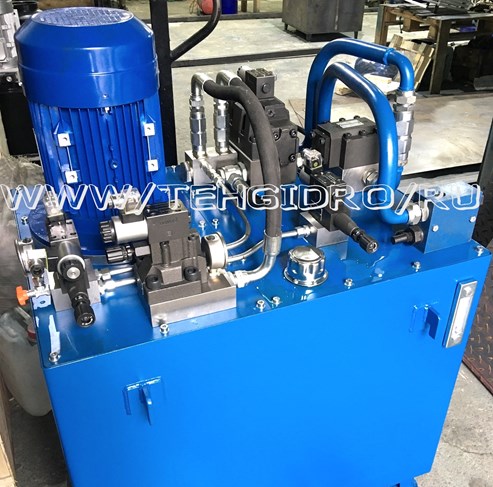

Гидроагрегат Г4617

Станция гидропривода Г-4617 с мощностью силовой установки 3 кВт и 5,5 кВт обычно используется в качестве индивидуального привода гидравлических прессов для прессования изделий из пластмасс, а также для других гидравлических прессов, где в качестве рабочей жидкости используется минеральное масло и для которых необходимый цикл перемещений рабочих органов соответствует циклограмме гидроагрегата.

Основной цикл движений гидроагрегата Г4617:

  • Ход ползуна вниз
  • Выдержка под давлением
  • Ход ползуна вверх
  • Ход выталкивателя вверх
  • Ход выталкивателя вниз

Применительно к прессам для прессования изделий из пластмасс гидравлическая схема гидроагрегата Г-4617 позволит осуществить следующий цикл перемещений рабочих органов пресса:

1. Быстрое перемещение ползуна пресса вниз при давлении рабочей жидкости в системе до 20 кгс/см2.

2. Замедленное перемещение ползуна пресса вниз на установленную величину и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.

3. Подъем ползуна на небольшую величину, устанавливаемую конечными выключателями пресса, для выпуска газов из
пресс-формы с последующим прессованием до установленного давления (подпрессовка).

Примечание. Необходимость подпрессовок, а также их количество устанавливаются электросхемой пресса.

4. Прессование до максимального давления 320 кгс/см2, выдержка под этим давлением в течение установленного времени с отключением на это время электродвигателя.

Примечание. Величина максимального рабочего давления в пределах от 50 до 320 кгс/см2 устанавливается путем соответствующей настройки электроконтактного манометра, а продолжительность выдержки — соответствующей настройкой реле времени. Электроконтактный манометр и реле времени предусматриваются в электросхеме пресса и в комплект поставки с гидроагрегатом не входят.

5. Замедленный ход ползуна вверх.

6. Быстрый ход ползуна вверх и останов в крайнем верхнем положении.

7. Подъем выталкивателя.

8. Опускание выталкивателя в исходное положение.

9. Общий стоп.

Примечание. Наличие замедленных ходов ползуна при его перемещениях вниз и вверх является обязательным условием для нормальной работы гидроагрегата.

технические характеристики насосной установки Г4617-20 мощностью 5,5 кВт

Давление на выходе

 МПа(кгс/см2)

                                                                            номинальное
 - поршневого насоса
 - шестеренного насоса
 - линии управления
                                                                            максимальное
 - поршневого насоса
 - шестеренного насоса
 - линии управления



32(320)
2,5(25)
2,5(25)

40(400)
3,2(32)
3,2(32)

 Производительность при номинальном давлении, л/мин:


 - трех поршней
 - одного поршня
 - шестеренного насоса		 8
2,7
110

 Число оборотов приводного вала, об/мин

  1450



По желанию закачика компания Техгидро может модернизировать маслостанцию Г4617 либо предложить современный аналог.
