Станции смазки С48-11М, С48-12М, С48-13М, С48-14М, МС48М
|
используются в системах станочного оборудования и различных машин и предназначены для работы на масле с вязкостью от 10 до 200 мм., и температурой от +5 до +50 С, при температуре окружающей среды от +1 до +40 С, и относительной влажности не более 80%.
Смазочная станция С48-1 состоит из агрегатной насосной установки (шестеренный насос с электродвигателем), фильтра тонкой очистки с предохранительным клапаном и резервуара с указателями уровня масла. На масляном баке расположен заливной фильтр Г42-12Ф с магнитным патроном и фильтрующей сеткой, а также пылепоглощающий фильтр для очистки воздуха, поступающего в резервуар. В маслостанциях двухпоточного исполнения дополнительно используется делитель потока, клапан регулировки давления каждого потока, блок регулировки с двумя клапанами регулировки давления, электросигнализация и золотник включения манометра.
|
технические характеристики
|
Маслостанция
|
Номинальная подача,
л/мин
|
Номинальная
вместимость
бака, л
|
Давление нагнетания, МПа
|
Коэффициент
подачи,
не менее
|
Тонкость фильтрации
масла на выходе
из станции, мкм
|
|
номинальное
|
максимальное
|
|
С48-11М
|
0,63
|
10
|
0,63
|
0,80
|
0,5
|
40
|
|
С48-12М
|
1,25
|
0,6
|
|
С48-13М
|
1,80
|
0,7
|
|
С48-14М
|
3,00
|
0,8
|
|
МС48-11М
|
0,63
|
6,5
|
3,0
|
0,8 — 3,2
|
—
|
80
|
|
МС48-12М
|
1,25
|
1,0
|
|
МС48-13М
|
1,80
|
3,0
|
|
МС48-14М
|
3,00
|
1,0
|
Маслостанция МС48М является модифицированной версией станции С48-1 и имеет следующие отличия:
- Подача смазки на шестеренный насос идет через всасывающий фильтр с тонкостью фильтрации 80мкм, расположенный внутри маслобака;
- Предохранительный клапан, расположенный на напорной линии насоса, установлен не в фильтре тонкой очистки, а в коробке клапанов, что увеличивает давление нагнетания до 3МПа при определенных подачах;
- Используется реле уровня для автоматического контроля уровня масла в баке;
- Указатель уровня масла расположен по всей высоте бака;
- Установлен манометр на нагнетательной линии маслостанции;
- Слив рабочей жидкости расположен в нижнем угольнике указателя уровня масла.

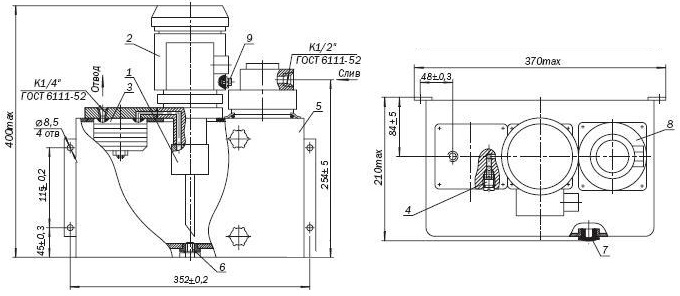

Габаритные и присоединительные размеры станции С48-1
