Маслостанция 091-02.69.0000

Гидростанция 091-02.69.0000-02 применяется в гидросистеме управления механизмами бурового станка СБШ.

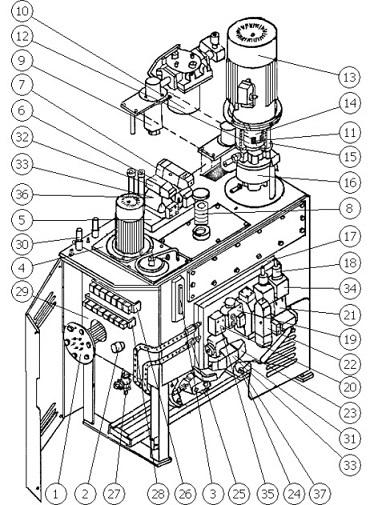

Состав гидроагрегата:




 1. Электронагреватель 091-02.65.0480
2. Реле температурное ТРМ11-01-50.04
3. Стекло рифленое ТЗ-220-3,5 Мпа
4. Установка фильтра 091-02.69.0100-025.
5. Панель 091-02.65.0850
6. Гидрораспределитель 1Р203АЛ2-24 В220Н УХЛ4
7. Гидрораспределитель 1Р203-АЛ1-34 В220Н УХЛ4
8. Фильтр 086-02.65.0493
9. Магнитный сепаратор ФММ2
10. Установка фильтра 091-02.74.0000
11. Звездочка 086-02.65.1040
12. Полумуфта 086-02.65.1050
13. Двигатель АИР160М6 У3, 50Гц, 380В, IM 3081
14. Полумуфта 086-02.65.1021
15. Стакан 086-02.65.0500
16. Насос НПЛ 40-80/6,3
17. Гидропанель 091-02.65.0210
18. Гидроклапан давления ПВГ54-34М
19. Клапан КПС-20 (20-32-2-11)
20. Гидроклапан обратный ПГ51-24
21. Гидрораспределитель ВЕ10.574 В220 НМ
22. Гидрораспределитель 1Р203-АЛ2-14 В220Н
23. Гидрораспределитель ВЕ10.14 В220 НМ
24. Установка насосная 086-02.56.0000
25. Рукав 12х25 –1400 ЧУ8.02.1590-13
26. Блок зажимов БЗН19-2531205000 У2
27. Кран муфтовый Ду20 ГОСТ 19193
28. Блок зажимов БЗН19-2531205С00 У2
29. Гидробак 091-02.69.0151
30. Датчик скорости бурения 086-02.65.0852
31. Кольцо 004-007-19-2-2 ГОСТ 9833
32. Кольцо 009-012-19-2-2 ГОСТ 9833
33. Кольцо 012-016-25-2-2 ГОСТ 9833
34. Кольцо 016-020-25-2-2 ГОСТ 9833
35. Кольцо 026-032-36-2-2 ГОСТ 9833
36. Кольцо 027-032-30-2-2 ГОСТ 9833
37. Кольцо 036-042-36-2-2 ГОСТ 9833

Срок изготовления станции 091-02.69.0000-02 составляет 20 рабочих дней.
