Аксиально-поршневые насосы УНА6-450/200, УНА4-125/320
Регулируемый насос УНА6, УНА4 используется в гидроприводах, где требуется переменная по величине и направлению подача рабочей жидкости.
Механизм регулирования подачи - электрогидравлический.
В зависимости от вида управления подачей насосы УНА имеют следующее исполнение: "Э", "ЭР1" - со следящим гидравлическим механизмом регулирования подачи. Для исполнения "Э" подача на одной полости.
Технические характеристики
| Параметры |
УНА4-Э-125/32 |
| Номинальный рабочий объем, см3 |
450 |
| Номинальная частота вращения, об/мин |
1000 |
| Номинальная подача насоса, л/мин |
414 |
| Номинальное давление, МПа: |
20 |
| Номинальная мощность, кВт: |
160 |
| Масса, кг |
363 |
|
|

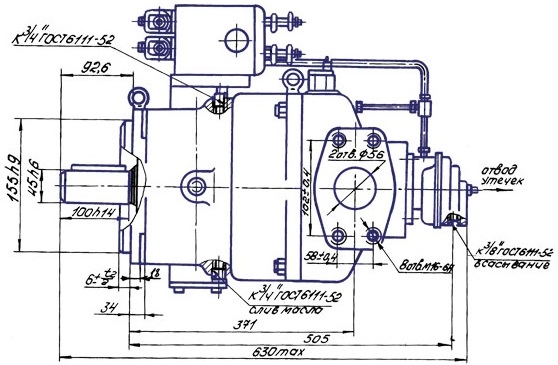

Габаритные и установочные размеры
|
|
Условные обозначения УНА-6ЭР-450/200
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| УНА |
6 |
Э |
Р1 |
450 |
200 |
1,2 |
УХЛ, О |
4 |
| Тип насоса |
УНА |
| Дополнительное обозначение |
Индекс габарита изделия |
| Вид управления |
Электрогидравлическое |
| Дополнительное обозначение |
Без индекса - без реверса подачи;
Р1 - с реверсом подачи |
| Рабочий объем |
450 см3 |
| Номинальное давление |
20 МПа |
| Дополнительное обозначение |
Без индекса - без вспомогательного насоса;
1 - однопоточный вспомогательный насос;
2 - двухпоточный вспомогательный насос |
| Климатическое исполнение |
УХЛ - умеренно-холодный,
О - тропический |
| Категория размещения |
4 |
|
|
