Насос Г12-53АМ, Г12-54АМ, Г12-55АМ, 2Г12-54АМ-2,5, 2Г12-55АМ-4

Регулируемые пластинчатые насосы Г12-53, Г12-54, Г12-55 имеют номинальный объем от 20 до 80 см³ и регулировку по давлению в диапазоне 2,5…6,3 МПа при частоте вращения приводного электродвигателя 1500 об/мин.
Различают насосы прямого (Г12) и непрямого (2Г12) управления, причем в первом случае применяется силовая пружина для уравновешивания радиальной составляющей силы на статоре, а во втором — золотниковый распределитель, изменяющий давление в камере управляющего поршня.

Конструкция насоса Г12-5 и принцип работы

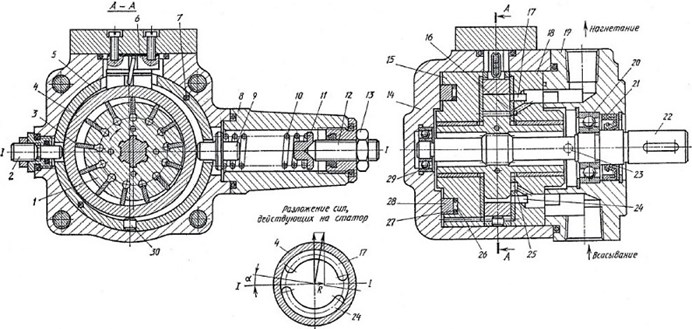

Насосы Г12-5..АМ имеют рабочий комплект, состоящий из ротора 1 с пластинами 3, статора 4, наружного кольца 5, переднего 18 и заднего 15 распределительных дисков. Комплект установлен в соединенных между собой винтами корпусе 14 и крышке 19 и скреплен винтами 7. Шейки ротора опираются на подшипники скольжения, выполненные в распределительных дисках. Ротор шлицами связан с приводным валом 22, опирающимся на шарикоподшипники 20 и 29. В переднем диске предусмотрены пазы 24 и 17 для всасывания и нагнетания рабочей жидкости, а также пазы 16 и 25 для соединения обращенных к центру ротора торцовых поверхностей пластин с напорной (на участке нагнетания) или всасывающей (на участке всасывания) линиями. Задний диск имеет связанную с напорной линией кольцевую камеру 26, ограниченную шайбой 28 и кольцами 27. При вращении ротора рабочий комплект сжимается давлением рабочей жидкости в камере 26, а пластины под действием центробежной силы и давления (на участке нагнетания) прижимаются к расположенной эксцентрично внутренней поверхности статора, причем объемы рабочих камер, ограниченных двумя соседними пластинами, ротором, статором и распределительными дисками, изменяются: увеличиваются при движении камерыниже оси I – I и уменьшаются в процессе ее движения выше этой оси. Пазы 24 и 17 выполнены таким образом, что при увеличении объемов камер последние постоянно связаны со всасывающей линией, а при уменьшении — с напорной. Давление рабочей жидкости в зоне нагнетания создает силу, действующую на ротор сверху вниз (воспринимается подшипниками скольжения) и на статор — снизу вверх (воспринимается опорой 6). Благодаря тому, что пазы 24 и 17 выполнены несимметрично относительно оси I – I (повернуты на некоторый угол α в направлении вращения), сила, действующая на статор, отклоняется от вертикали, т.е. появляется некоторая составляющая R, стремящаяся сдвинуть статор, опирающийся на неподвижную 30 и подвижную 6 опоры, вправо, преодолевая силу пружины 10 регулятора давления. Последний содержит также корпус 8, толкатель 9, подпятник 11, регулировочный винт 12 и гайку 13. Наибольший эксцентриситет ограничивается упором 2. Наружные утечки исключаются манжетой 21; утечки из корпуса отводятся через дренажное отверстие 23.
