Насос Г11-22, насосный агрегат БГ11-22

Насос шестеренный Г11-22 и насосный агрегат БГ11-22 используется для нагнетания под номинальным давлением 2,5 МПа (25 кгс/см2 ) постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 17 до 400 мм2 /с (сСт) при температуре масла от 283 до 328 К (от 10 до 55°С) в смазочные системы станков и других стационарных машин.
Насосные агрегаты БГ состоят из насоса соответствующего типоразмера и электродвигателя, установленных на общей плите. Допускается применять насосы и насосные агрегаты в гидравлических системах с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали. Чистота рабочей жидкости - не грубее 13 класса по ГОСТ 17216-71. Направление вращения приводного вала насоса - правое. По специальному заказу насосы могут быть изготовлены с левым направлением вращением вала. Привод насосов должен осуществляться только через упругую муфту. Насосные агрегаты взрывозащищенного исполнения имеют обозначение БГВ11-22.

Технические характеристики

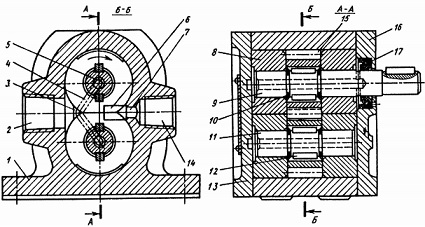

Устройство и работа насоса Г11-22

Шестеренный насос Г11-22 по ГОСТ 15107-79. В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8. Колеса с помощью шпонок 12 связаны с ведущим 9 и ведомым 11 валами. Рабочий комплект (зубчатые колеса, втулки, валы)удерживается в корпусе крышками 13 и 16, причем последняя содержит манжетное уплотнение 17. В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10, допускающими возможность самоустановки колес относительно сопряженных торцовых поверхностей втулок 8. В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 - канавки 4, служащие для отвода утечек масла во всасывающую линию. При вращении зубчатых колес увеличивается объем камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией. В зоне рабочей камеры 7 зубья входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие 14. Для исключения запирания масла в межзубьевых впадинах на торцовых поверхностях втулок 8 выполнены разгрузочные канавки 6. Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса. Насосы БГ11-22 комплектуются приводным электродвигателем на 1,1 или 1,5 кВт.

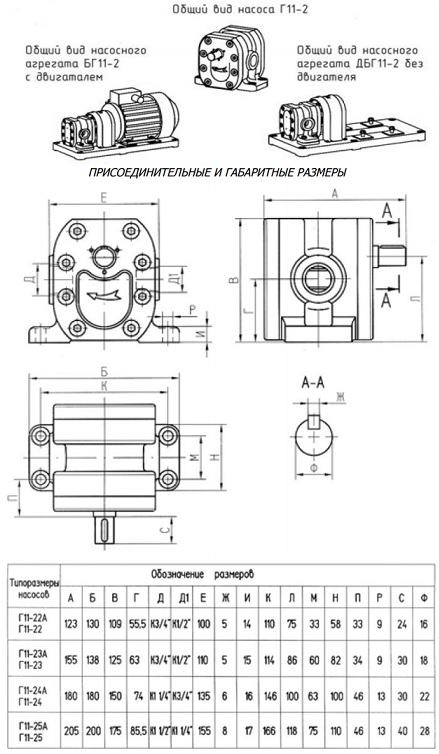

Присоединительные и габаритные размеры шестеренных насосов

Купить насос БГ11-22 по цене 19 800 рублей из наличия в г. Екатеринбург.
