Радиально-поршневой насос 50НР
Насосы нерегулируемые 50НР с постоянным по значению и направлению потоком рабочей жидкости, предназначены для нагнетания рабочей жидкости в гидросистемы.
Насосы 50НР обеспечивают получение одного или двух потоков рабочей жидкости давлением до 50МПа. Различаются одноотводные насосы 50HP и двухотводные насосы 50HP.../2.
Насосы радиально-поршневые нерегулируемые 50НР-4, 50НР-6.3, 50НР-8, 50НР-10, 50НР-14, 50НР-16, 50НР-32, 50НР-63 с постоянным по величине и направлению потоком жидкости, применяются в гидроприводах по ГОСТ 17411-91 и предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм2/с (сСт), при температуре масла от плюс 10 до плюс 50 °С и при температуре окружающей среды от О °С до плюс 50 °С.
Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38101413-78.
Номинальная тонкость фильтрации масла 40 мкм. Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.
Направление вращения насоса - правое (по часовой стрелке, если смотреть с носка вала).
Насосы могут изготавливаться и левого вращения. Положение насосов при работе горизонтальное или вертикальное (носок вала вверх). Насосы с рабочим объемом 500 см3 работают только в горизонтальном положении.
Технические характеристики
|
Наименование
|
Величина параметров для насоса
|
|
50НР4
|
50НР6,3
|
50НР8
|
50НР8/2
|
50НР10
|
50НР16
|
50НР32
|
50НР32/2
|
50НР63
|
50НР63/2
|
|
Количество отводов насоса
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
2
|
1
|
2
|
|
Ном. рабочий объем, см3
насоса
одного отвода насоса
|
4
|
6
|
8
|
8/2
|
10
|
16
|
32
|
32/2
|
63
|
63/2
|
|
Частота вращения, с-1 (об/мин)
номинальная
максимальная
минимальная
|
25(1500)
25(1500)
5(300)
|
|
Подача, л/мин
радиально-поршневого насоса номинальная
одного отвода насоса номинальная
|
5,5
|
8,6
|
11
|
11
5,5
|
13,3
|
22
|
-
|
44,1
22
|
80
|
80
40
|
|
Давление на выходе, МПа
номинальное
максимальное
|
50
63
|
|
Давление на входе, МПа
номинальное
максимальное
|
-0,02
+0,05
|
|
Коэффициент подачи, в том числе одного отвода
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,91
|
0,91
|
|
КПД, не менее
насоса
при работе одного отвода
|
0,92
0,84
|
|
Масса насоса, кг не более,
|
19
|
19
|
24
|
24
|
33
|
33
|
39
|
39
|
77
|
77
|
|
Удельная масса, кг/кВт, не более,
|
4,23
|
2,7
|
2,67
|
2,67
|
3,4
|
1,84
|
1,08
|
1,08
|
1,18
|
1,18
|
|
Ном. мощность, кВт
насоса
при нагрузке на один отвод
|
4,9
|
7,7
|
9,8
|
9,8
5,1
|
11,7
|
19,5
|
39,2
|
39,2
21,4
|
71
|
71
39
|

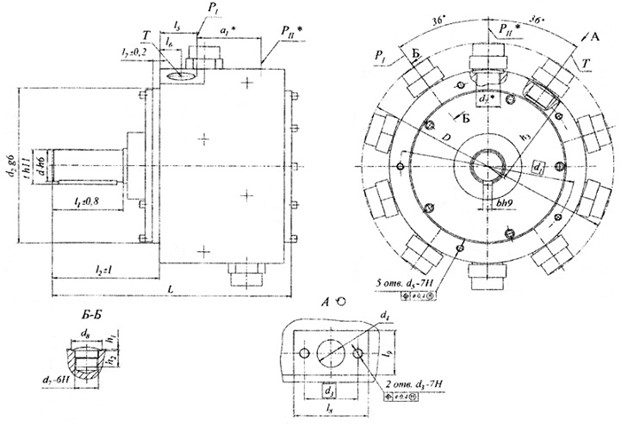

Габаритные и присоединительные размеры
|
Тип насоса
|
L
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
l7
|
h1
|
h2
|
h3
|
a1
|
a
|
B
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
T
|
|
50НР4, 50НР6,3
|
204
|
58
|
94
|
42
|
21.5
|
8
|
65
|
45
|
2
|
18
|
83
|
-
|
54
|
10
|
246
|
36
|
162
|
145
|
М10*15
|
22
|
М8*15
|
М27*2
|
35
|
39
|
|
50НР8, 50НР8/2
|
227
|
58
|
94
|
27
|
21.5
|
8
|
65
|
45
|
2
|
18
|
83
|
56
|
54
|
10
|
246
|
36
|
162
|
145
|
М10*15
|
22
|
М8*15
|
М27*2
|
35
|
39
|
|
50НР10, 50НР16,
50НР32, 50НР32/2
|
247
278
|
80
|
120
|
50
38
|
24
|
8
|
83
|
50
|
2
|
18
|
102
|
56
|
60
|
10
|
288
|
36
|
195
|
175
|
М10*15
|
31
|
М8*15
|
М27*2
|
35
|
39
|
|
50НР63, 50НР63/2
|
442
|
82
|
125
|
335
|
47
|
9
|
-
|
-
|
3
|
28
|
-
|
86
|
-
|
16
|
300
|
55
|
255
|
230
|
-
|
М48*2
|
М14*18
|
М36*2
|
45
|
59
|
|
