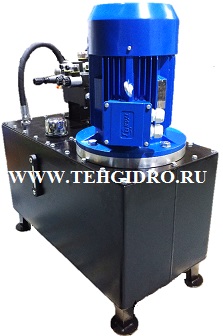

Гидропривод роторной печи
Роторные плавильные печи с наклонной платформой используются в различных видах производства для плавки цветных металлов с последующим сливом расплава в формы.
Для подъёма-опускания платформы печи используются приводные гидроцилиндры, а также в конструкции предусмотрено опорно-поворотное устройство с гидроцилиндром открывания крышки плавильного барабана.
Станция гидропривода роторной печи осуществляет следующие функции:
- управление гидроцилиндрами наклона роторного барабана,
- горизонтальная фиксация роторного барабана печи,
- открытие–закрытие заслони плавильной печи.
Технические характеристики гидропривода плавильной печи:
- Мощность электродвигателя - 7,5 кВт, 1500 об./мин.
- Давление в гидросистеме, не более - 6 МПа.
- Объём гидробака - 200 литров.
- Подача сдвоенного пластинчатого насоса - 130 л/мин + 9 л/мин.
- Масса без рабочей жидкости 180 кг.

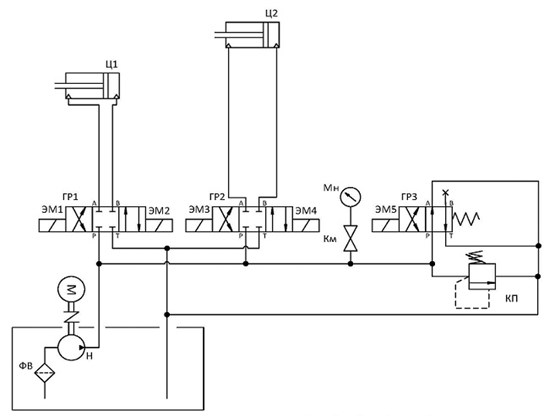

Гидросхема привода печи
![](/filestore/resizedimages/5af11a96-4c99-11e7-9404-2e333fe05a89.jpg)
Рассчитаем и изготовим станцию гидропривода печи по требуемым параметрам.
