Разработка гидравлической схемы

Гидравлической схемой оборудования является конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части оборудования и связи между ними. Графические обозначения элементов на гидросхеме должны быть расположены таким образом, чтобы линии связи были наименьшей длины, а число их изломов и взаимных пересечений было минимальным. Каждый элемент или устройство, входящее в оборудование и изображенное на схеме, должны иметь буквенно-цифровое позиционное обозначение, состоящее из буквенного обозначения и порядкового номера, проставленного после буквенного обозначения.

Гидравлические схемы оборудования и машин в зависимости от их основного назначения разделяют на следующие типы:
- структурные;
- принципиальные;
- соединительные (монтажные).

Структурная схема гидравлическая изображает все основные функциональные части оборудования (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Функциональные части на гидросхеме изображают сплошными основными линиями в виде прямоугольников или условных графических обозначений. Графическое построение схемы гидравлической должно давать наиболее наглядное представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей должно присутствовать указание направления потоков рабочей среды.

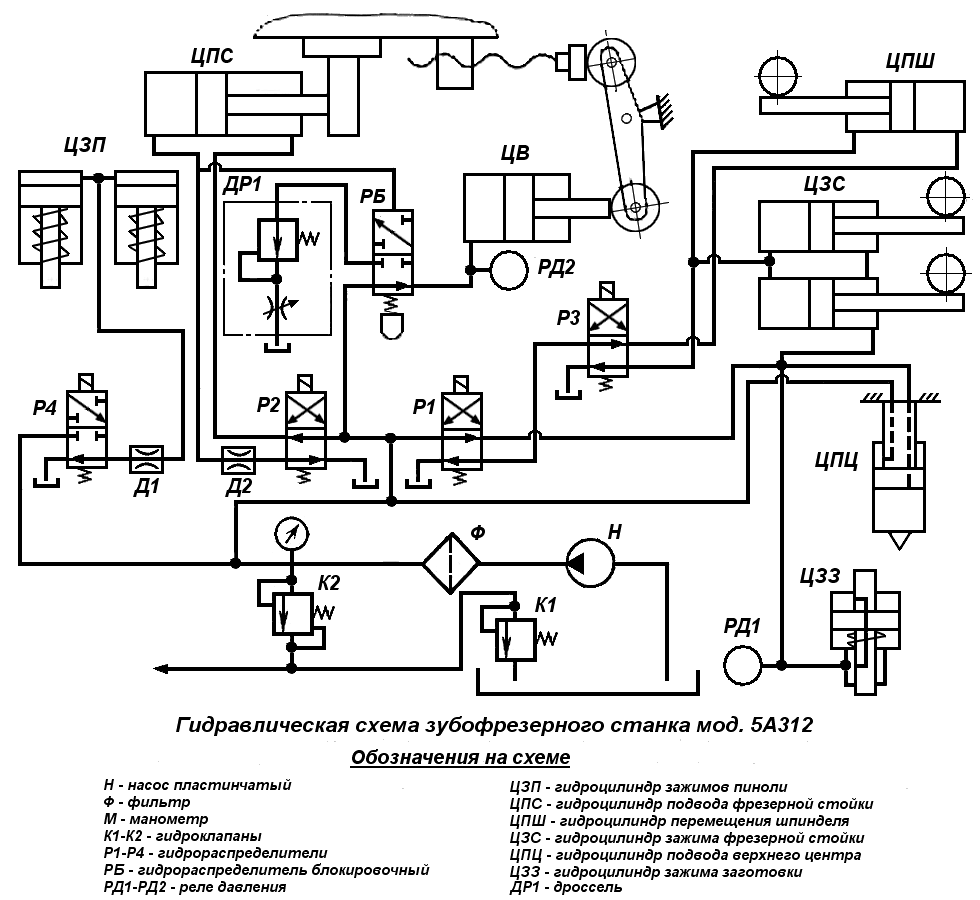

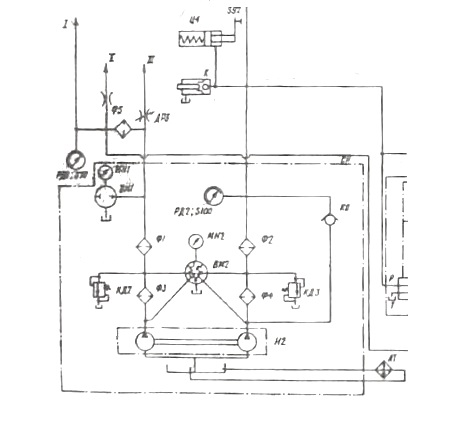

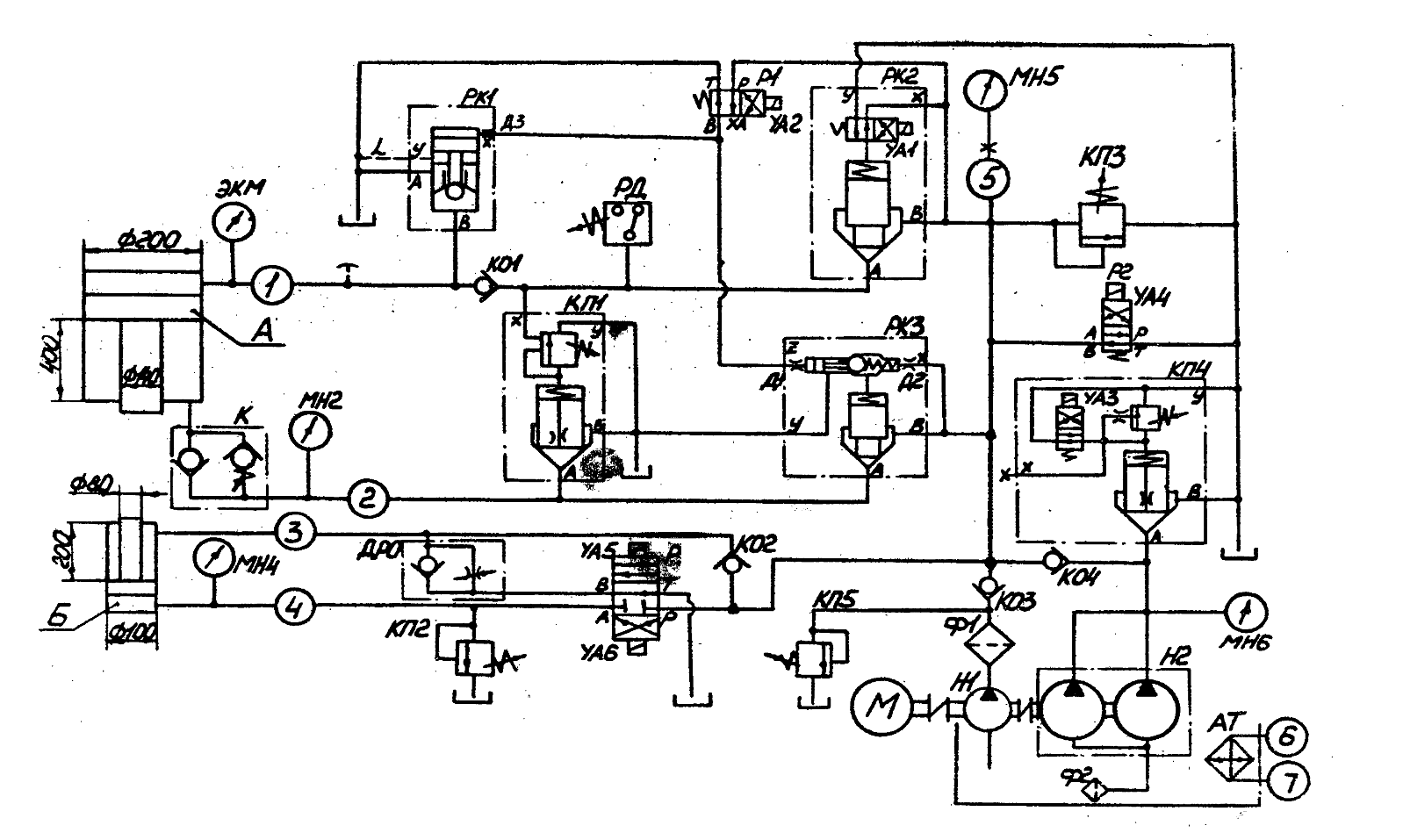

Принципиальная гидравлическая схема отображает все гидравлические элементы или устройства, необходимые для осуществления и контроля в оборудовании заданных гидравлических процессов, и все гидравлические связи между ними. Элементы и устройства на гидросхеме изображают в виде условных графических обозначений. Все элементы и устройства изображают на схемах в исходном положении: пружины в состоянии предварительного сжатия, электромагниты обесточенными и т. п. Принципиальная гидравлическая схема определяет полный состав элементов и связей между ними и дает детальное представление о принципах работы изделия. Обычно принципиальная гидравлическая схема служит основой для расчета гидропривода, разработки схем соединений, изучения принципа действия оборудования.

Соединительной (монтажной) является гидравлическая схема, показывающая соединение составных частей изделия и определяющая трубопроводы, которыми обеспечиваются эти соединения, а также места их присоединения. Элементы и устройства на схеме (после расчета и выбора стандартного гидрооборудования) изображают в виде упрощенных внешних очертаний.

Буквенные обозначения основных элементов гидропривода на принципиальных гидравлических схемах

Наименование элемента

Буквенное обозначение

 Общее обозначение устройства

А

 Гидроаккумулятор (пневмоаккумулятор)

АК

 Аппарат теплообменный

АТ

 Гидробак

Б

 Вентиль

ВН

 Гидровытеснитель

ВТ

 Пневмоглушитель

Г

 Гидродвигатель поворотный

Д

 Делитель потока

ДП

 Гидродроссель

ДР

 Гидрозамок

ЗМ

 Гидроклапан

К

 Гидроклапан выдержки времени

КВ

 Гидроклапан давления

КД

 Гидроклапан обратный

КО

 Гидроклапан предохранительный

КП

 Гидроклапан редукционный

КР

 Компрессор

КМ

 Гидромотор

М

 Манометр

МН

 Гидродинамическая передача

МП

 Маслораспылитель

МР

 Масленка

МС

 Гидродинамическая муфта

МФ

 Насос

Н

 Насос аксиально-поршневой

НА

 Насос-мотор

НМ

 Насос пластинчатый

НП

 Насос радиально-поршневой

HP

 Пневмогидропреобразователь

ПГ

 Гидропреобразователь

ПР

 Гидрораспределитель

Р

 Реле давления

РД

 Гидроаппарат золотниковый

РЗ

 Гидроаппарат клапанный

РК

 Регулятор потока

РП

 Ресивер

PC

 Сепаратор

С

 Сумматор потока

СП

 Термометр

Т

 Гидродинамический трансформатор

ТР

 Устройство воздухоспускное

УВ

 Гидроусилитель

УС

 Фильтр

Ф

 Гидроцилиндр

Ц

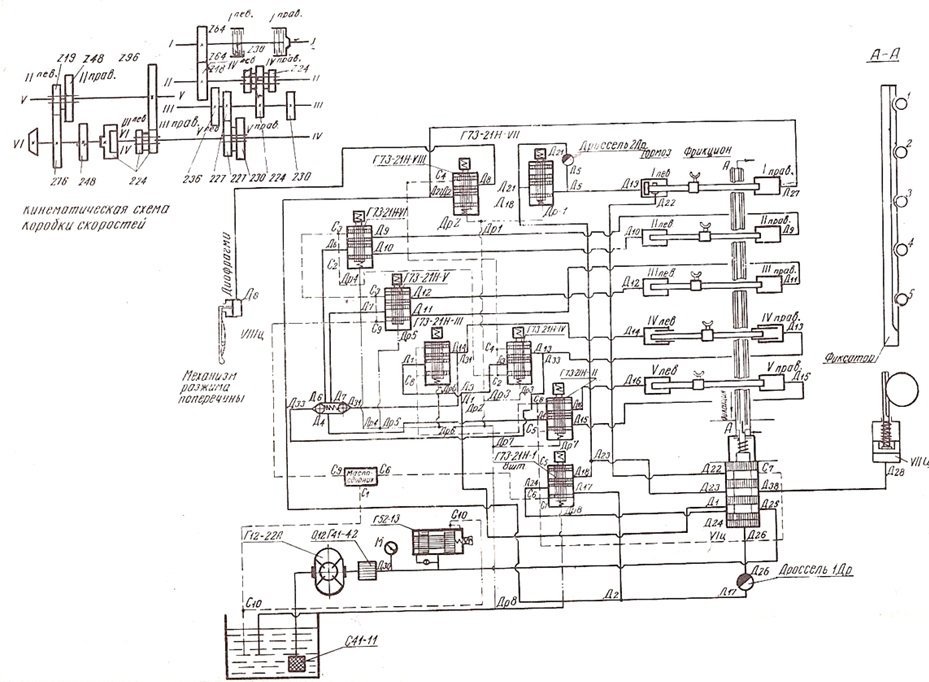

Гидравлическая схема токарно-карусельного станка 1531М
